Фильтровальная установка Kripsol GRANADA GLO 506-71 (500мм, 10м3/ч) (боковое подсоединение)
Фильтровальная установка KRIPSOL GRANADA GLO 506-71 - предназначена для очистки воды в бассейнах от механических взвесей объемом до 50 м3. Производительность фильтра 10 куб.м/ч. Мощность 0,75 кВт, напряжение 220 В. Подсоединение вентиля – боковое. Диаметр фильтра 500 мм. Корпус фильтра изготовлен из полимерных материалов. В качестве фильтрующего элемента применяется кварцевый песок 90-100кг. Благодаря фильтровальной установке вода в бассейне в течение длительного периода времени сохраняет чистоту и прозрачность.
Состав изделия:
Бочка фильтра (500мм бок.подсоед.) Kripsol GRANADA GL 506
Вентиль 6-ти поз. (боковой 1 1/2») для фильтров GRANADA GL, IBIZA IL Kripsol V6-43.B
Насос Kripsol Ondina OK-71

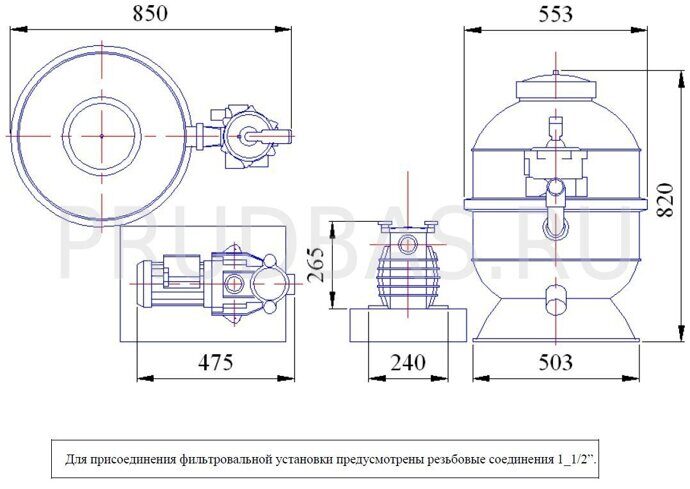

Габаритные и присоединительные размеры фильтровальной установки KRIPSOL GRANADA GLO 506-71
Технические характеристики Фильтровальной установки Kripsol Granada GLO 506-71
Деталировка бочки фильтра (500мм бок.подсоед.) Kripsol GRANADA GL 506
Бочка фильтра представляет собой резервуар, в нижней части которого расположены дренажные устройства (сепараторы) для отвода профильтрованной воды. Поверх сепараторов насыпают фильтрующий материал (кварцевый песок). В процессе фильтрования фильтр постоянно заполнен водой, выше поверхности фильтрующего материала. В режиме фильтрации вода подается сверху фильтрующего материала и отводится снизу – через дренажное устройство (сепараторы). При фильтровании происходит загрязнение фильтрующего материала, требующее его очистки. Промывку фильтрующего материала необходимо осуществлять в зависимости от интенсивности эксплуатации бассейна, но не реже одного раза в неделю. При загрязнении фильтрующего материала давление в фильтре повышается и по показанию манометра, расположенного на 6-ти поз вентиле, можно определить необходимость дополнительной промывки, значение на манометре не должно превышать 1,5 бар.
Вентиль 6-ти поз. (боковой 1 1/2») для фильтров GRANADA GL, IBIZA IL Kripsol V6-43.B предназначен для изменения режима работы фильтровальной установки:
Положение «1 (FILTER)» - режим фильтрации;
Положение «2 (BACKWASH)» - режим промывки фильтрующего материала (кварцевого песка);
Положение «3 (RINSE)» - режим уплотнения фильтрующего материала (кварцевого песка);
Положение «4 (WASTE)» - режим опорожнения;
Положение «5 (RECIRCULATE)» - режим рециркуляции;
Положение «6 (CLOSED)» - 6-ти поз. вентиль закрыт;
Положение «0 (WINTER)» - зимнее хранение.

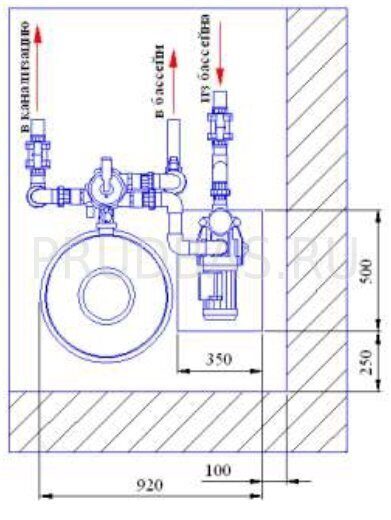

Схема подключения фильтровальной установки KRIPSOL GRANADO GL 506
